板鏈斗式提升機NE系列詳細介紹

文章作者:奧創機械發布時間:2018/12/11 13:22:28瀏覽次數:

板鏈斗式提升機NE系列詳細介紹-提升機型號大全 參數選型 報價圖紙 13353676726

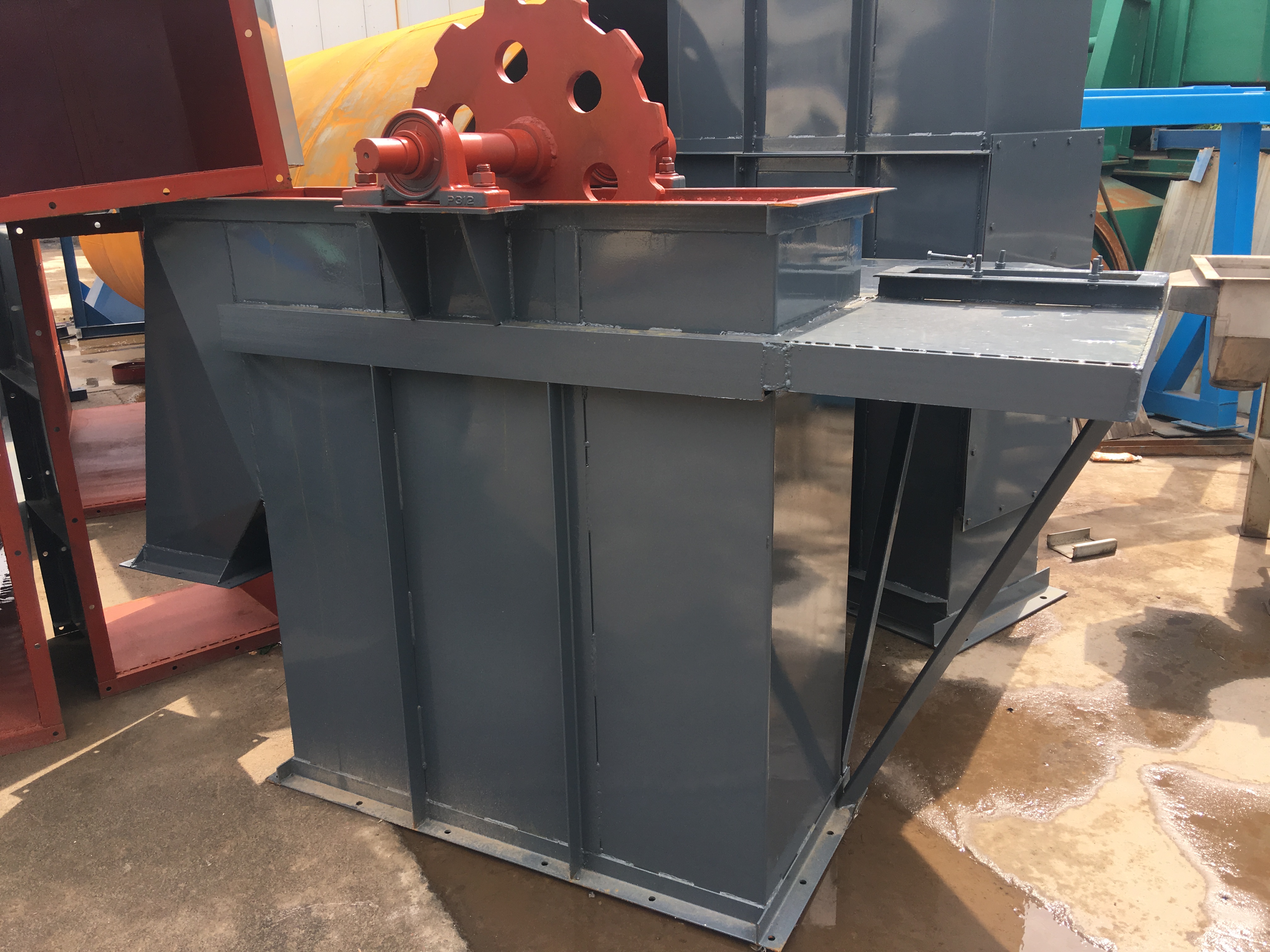

板鏈斗式提升機現場生產圖

NE系列板鏈斗式提升機

提升機是應用廣泛的一種垂直提升設備,該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。

NE型板鏈斗式提升機是由國外引進先進技術研制的新產品,主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。NE系列板鏈?zhǔn)蕉肥教嵘龣C共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

板鏈提升機

NE系列板鏈斗式提升機工作原理:

NE系列板鏈?zhǔn)蕉肥教嵘龣C本機系流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣;且生產能高,能耗較低,可逐步代替其他類型提升機,其主要參數見下表。該機采用全封式機殼鏈速低,幾乎無回料現象,因此無功功率損耗少,噪聲低,壽命長。

板鏈提升機1

NE系列板鏈斗式提升機主要結構:

NE系列板鏈?zhǔn)蕉肥教嵘龣C由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有自動張緊裝置。

技術參數 / TECHNICAL PARAMETERS

NE斗式提升機型號

提升量

平方米/小時

物料較大塊度

占百分比 %
10 25 50 75 100

NE15斗式提升機

15 65 50 40 30 25

NE30斗式提升機

32 60 75 58 47 40

NE50斗式提升機

60 90 75 58 47 40

NE100斗式提升機

110

130 105 80 65 55

NE150斗式提升機

170

130

105

80 65 55

NE200斗式提升機

210

170

135

100 85 70

NE300斗式提升機

320

170

135

100

85

70

NE400斗式提升機

380

205

165

125

105

90

NE500斗式提升機

470

240

190

145

120

100

NE600斗式提升機

600

240

190

145

120

100

NE800斗式提升機

800

275

220

165

135

110




NE系列板鏈斗式提升機主要部件特點:

1.上部裝置:安裝有軌道(雙排道),防止鏈條擺動,逆止器,防止料斗回轉,物料阻滿下部機殼,卸料口裝有橡膠板防止回料。

2.中間節:部分中間節裝有軌道(雙排節),以防止鏈條工作中擺動,部分中間節裝有檢修門以便維修。

3.下部裝置:安裝有張緊裝置, NE15~NE50采用彈簧張緊,NE100~NE800采用重錘箱張緊。

4.上下鏈輪采用 ZG310-570。整體調質,HB229-269齒面淬火HRC40~48。

5.板鏈:鏈板采用 45 # HRC36~42


NE系列板鏈斗式提升機主要特點:

1.密封性好,環金污染少。

2.操作、維修方便、易損件少。

3.使用成本低,由于節能和維修少,使用成本極低。

4.運行可靠,先進的設計原理,保證整機運行的可靠性,密封性好。環境污染少。

5.結構港型號,精度高。機殼經折邊和中間壓筋,再經焊接,剛性好、外觀漂亮。

6.機械尺寸小,與同等提升量的其它各種提升機相比,這種提升機的機械尺寸較小。

7.輸送能力大,該系列提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/h。

8.操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物粒的垂直提升。
