斗式提升機廠家案例教您斗式提升機設計的鏈輪齒輪選型計算
斗式提升機低速齒輪傳動裝置的設計

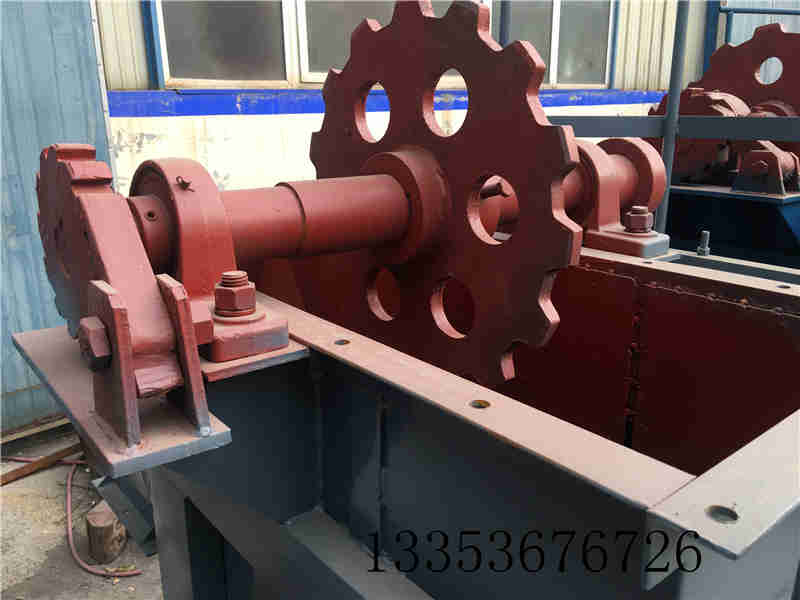

已知:輸入功率PII=6.91kw,小齒輪速度N1=213r/min,傳動比I=3.38,工作壽命8年,每天工作16小時,300天,輸送機輕微振動,單向運行。TD斗式提升機從下面的儲藏中舀起,隨著輸送帶或鏈提升到頂部,繞過頂輪后向下翻轉, 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶,裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈,上或下面有一對傳動鏈輪,下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼,以防止斗式提升機中粉塵飛揚。皮帶斗式提升機適用于低處往高處提升,供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。根據傳送量可調節傳送速度,并隨需選擇提升高度,料斗為自行設計制造,PP無毒料斗使該型斗式提升機使用更加廣泛,所有尺寸均按照實際需要設計制造,為配套立式包裝機,電腦計量機設計,適用于食品、醫藥、化學工業品、螺絲、螺帽等產品的提升上料,可通過包裝機的信號識別來控制機器的自動停啟。環鏈斗式提升機適用于低處往高處提升,供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。
1.選擇齒輪型,材料,和牙齒精度等級的數
1)根據提出的傳動方案,選擇斜齒圓柱齒輪進行傳動。
2)由于滾筒是一般工件,速度不高,選擇精度正常的水平(gb 10095-88)。
3)材料選擇,表10-1所選小齒輪的材質為40Cr(調質處理),硬度為275HBS,大齒輪45鋼(調質處理的材質差為30HBS..
4)齒小齒輪的數量的選擇是Z1 = 24,大齒輪的齒數
Z2=3×24=72
2. 根據齒面接觸疲勞強度進行設計由d1t≥ 2.32確定有關參數如下:
1) 傳動比i=3
2)教科書表10-7中的φd=0.8
3)選擇負載系數的Kt = 1.3
4)根據表10-6,彈性影響系數Ze=189.8mpa 1/2
5)齒輪接觸疲勞強度極限為580mpa,大齒輪接觸疲勞強度極限為500mpa
6)計算牙齒的周期數
N3 =60* n2* j* Lh
= 60×213×1×(16×300×8)
=5.53×108
N4= N3/3=2.31×106根據圖10-19,疲勞壽命系數khn3=0.95,khn3=0.98
7)計算接觸疲勞的容許應力失效概率為1%,安全系數為S=1..根據公式(10-12),3=KHN3*/S=0.95×580=551MPa
3= KHN4* /S=0.98*500=490MPa
=( 1+ 2)/2
=(540+517)/2MPa=528.5MPa
(2)計算
1)計算索引小齒輪直徑D1T,可以從上面的公式獲得d3t>=107.945mm
2) 計算圓周速度V=(π×d3t×N0)/(60×1000)=1.2m/s
3)計算齒寬系數 b 和模數 mnt
bφ×d1t=0.8×107.94=86.35毫米
mt=d3t/ Z1=107.94/24=4.4975
h=2.25×mt=10.119mm
b/h=8.534
4)計算載荷系數K
使用系數KA = 1.25,根據V =1.2米/秒,7級精度,KV = 1.06
從表10-4,KH=1.301從表10-13,KF=1.26
從10-3號桌拿到了 kh-1
K=KA KV KH KH=1.25*1.06*1.301*1=1.724
5)的實際負載因數校正的節圓直徑計算由
d3=d3t(K/Kt)1/3得
d1=107.945×(1.724/1.3)1/3=118.59mm
6)計算模數mnmt= d3/ z3 =4.94
